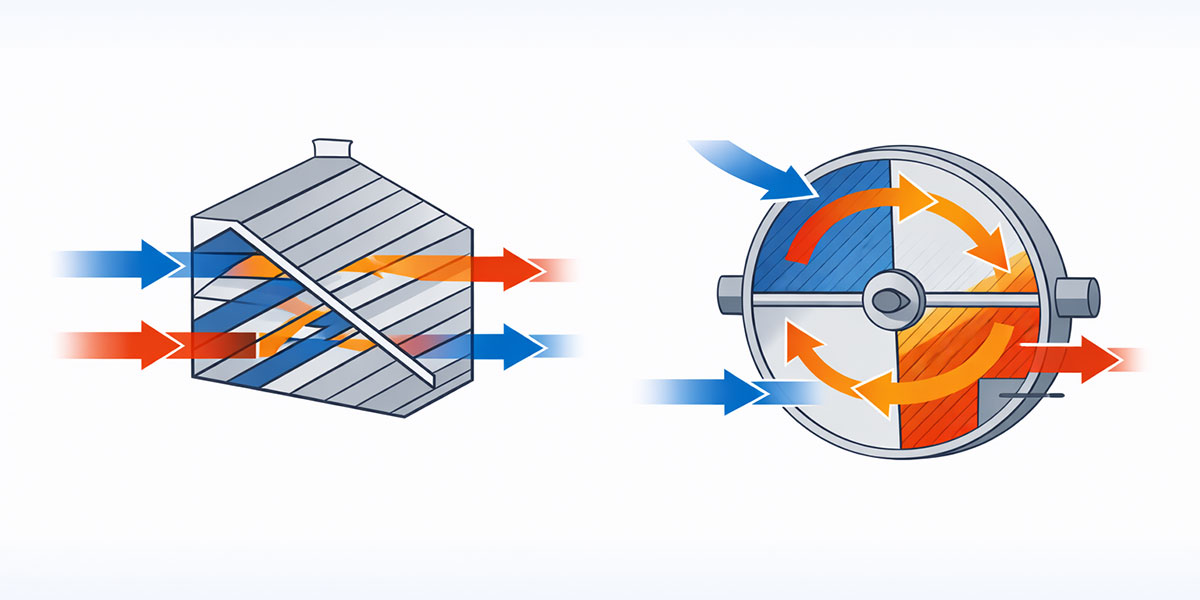

Pločasti ili rotacioni rekuperator u centralnoj ventilaciji kuće?

Centralna ventilacija kuće sa rekuperacijom toplote danas predstavlja standard savremene gradnje i rekonstrukcije postojećih objekata. Ona omogućava kontrolisanu razmenu vazduha uz smanjenje energetskih gubitaka, pod uslovom da je sistem pravilno projektovan, instaliran i održavan. U okviru takvih sistema investitori se najčešće susreću sa dilemom: pločasti ili rotacioni rekuperator?

Marquis Intelligence izbor tipa rekuperatora posmatra kao rezultat tehničke analize objekta, režima korišćenja i zahteva korisnika, a ne kao pitanje univerzalno bolje tehnologije.

Svrha rekuperatora toplote u sistemu centralne ventilacije kuće

Rekuperatorska jedinica predstavlja sistem preko koga zgrada diše, omogućavajući dotok svežeg vazduha uz povrat toplote.

Zimi se toplota iz izbacnog vazduha prenosi na hladan spoljašnji vazduh koji se uvodi u dom. Leti se spoljašnji vazduh delimično hladi pomoću izbacnog vazduha. Time se smanjuju energetski gubici i troškovi grejanja i hlađenja.

U savremenim uslovima, kada je kvalitet spoljašnjeg vazduha često nezadovoljavajući, jednako je važno kako se vazduh filtrira i prečišćava pre ulaska u stambeni prostor.

Šta sadrži rekuperator toplote?

Rekuperatorske ventilacione jedinice za centralne sisteme ventilacije stambenih objekata uglavnom sadrže:

• izmenjivač toplote,
• ventilatore i
• filtere.

Kvalitetniji sistemi sadrže sistem regulacije sa senzorima, mogućnost daljinske kontrole, letnji by-pass i sl.

VIDI TAKOĐE: Ventilacija kuća i stanova by Marquis Intelligence

Tehnički parametri važni za odabir rekuperatorske jedinice

Da li se odlučiti za pločasti ili rotacioni rekuperator u projektnom rešenju, započinje definisanjem osnovnih tehničkih parametara, koje on mora da zadovolji.

1. Potreban kapacitet – protok vazduha

Prvi i najvažniji parametar rekuperatora je njegov kapacitet u smislu potrebnog dotoka svežeg i odvođenja izbacnog vazduha. Određuje se u skladu sa namenom i veličinom objekta, brojem korisnika i normativnim zahtevima.

U projektovanju centralne ventilacije kuće Marquis Intelligence protoke vazduha određuje u skladu sa standardom DIN 1946-6, koji definiše minimalne i projektne vrednosti razmene vazduha za stambene objekte.

Precizno određivanje potrebnog kapaciteta predstavlja osnov za izbor adekvatne rekuperatorske jedinice. Predimenzionisan uređaj može dovesti do nepotrebne potrošnje energije i rada van optimalne tačke efikasnosti, dok poddimenzionisan sistem ne obezbeđuje traženi kvalitet unutrašnjeg vazduha.

2. Dimenzije uređaja i mogućnost fizičkog smeštaja

Nakon definisanja potrebnog kapaciteta, sledeći korak je analiza raspoloživog prostora za ugradnju opreme. Dimenzije uređaja, pristup za servisiranje, položaj priključaka i integracija sa distributivnom mrežom kanala imaju značajan uticaj na izbor modela.

U stambenim objektima, gde je tehnički prostor često ograničen, fizički smeštaj opreme predstavlja poseban izazov.

3. Nivo filtracije i potreba za dodatnim prečišćavanjem vazduha

Savremeni sistemi centralne ventilacije ne svode se na razmenu vazduha i povrat toplote. Njihova funkcija je i obezbeđivanje kvalitet unutrašnjeg vazduha (IAQ).

Kvalitet unutrašnjeg vazduha u velikoj meri zavisi od filtracije i eventualne primene dodatnih tehnologija prečišćavanja.

Izbor klase filtera i vrste prečišćavanja vazduha vrši se prema stepenu zagađenja spoljašnjeg vazduha, prisustvu alergena, fine prašine (PM čestica) i drugih zagađujućih materija.

Povećanje stepena filtracije neminovno utiče na aerodinamički otpor sistema, što mora biti uzeto u obzir pri izboru ventilatora i rekuperatorske jedinice. U praksi, mali broj rekuperatorskih jedinica omogućava viši stepen prečišćavanja vazduha bez značajnog povećanja pada pritiska.

4. Pad pritiska i radna tačka ventilatora

Ukupni pad pritiska (Δp) zavisi od više tehničkih parametara. On je direktno proporcionalan kvadratu brzine strujanja vazduha. Zavisi od karakteristika izmenjivača toplote, primenjenih filtera, distributivne mreže i regulacionih elemenata.

Pad pritiska kroz sam pločasti ili rotacioni rekuperator zavisi od brzine vazduha kroz njega, konstrukcije izmenjivača i projektovanog stepena energetske efikasnosti.

Pri izboru uređaja, Marquis Intelligence vodi računa da radna tačka ventilatora obezbedi stabilne projektovane protoke i u uslovima većih padova pritiska karakterističnih za stambene objekte sa višim stepenom filtracije.

5. Energetska efikasnost

Energetska efikasnost sistema ventilacije je često presudni kriterijum.

Kod pasivnih kuća, na primer, ventilaciona jedinica mora zadovoljiti određene zahteve u pogledu temperaturne efikasnosti, specifične potrošnje električne energije i sertifikacije od strane relevantnih tela. Passive House Institute – PHI je jedan od najpoznatijih. U takvim slučajevima, izbor rekuperatora direktno utiče na mogućnost postizanja energetskog standarda objekta i njegove sertifikacije.

6. Buka

Buka u sistemu ventilacije može poticati od ventilatora (nivo zvučnog pritiska), mehaničkih komponenti kod rotacionih sistema, kao i od aerodinamičkog šuma u kanalskoj mreži.

Zbog toga je neophodno analizirati akustičke karakteristike uređaja, položaj ugradnje, prenos vibracija i projektovanje razvoda vazduha. Izbor pločastog ili rotacionog rekuperatora mora biti usklađen i sa akustičkim zahtevima objekta.

Pločasti rekuperator

Tokovi svežeg i izbacnog vazduha trajno su fizički odvojeni tankim pločama kroz koje se prenosi toplota.

Prednosti:

• Potpuna separacija vazdušnih tokova.
• Jednostavna konstrukcija bez pokretnih delova u izmenjivaču.
• Stabilno dugoročno ponašanje.
• Visoka temperaturna efikasnost.
• Mogućnost prenosa latentne toplote kod entalpijskih izvedbi.

Ograničenja:

• Kondenzacija i potreba za odvodom kondenzata.
• Rizik od zaleđivanja pri niskim temperaturama.
• Kod standardnih izvedbi nema povrata vlage.

Rotacioni rekuperator

Koristi rotirajuće saće koje akumulira toplotu iz izbacnog vazduha i predaje je svežem vazduhu.

Prednosti:

• Povrat vlage kod entalpijskih rotora.
• Manji rizik od zaleđivanja.
• Kompaktnost.

Ograničenja:

• Tehnički neminovan prenos male količine vazduha. To je obično 2–5% kod kvalitetnih sistema sa purge zonom.
• Prisustvo pokretnih delova (elektromotor, ležajevi, kaišni prenos, zaptivke).
• Potreba za periodičnom kontrolom pogonskog sklopa.
• Uvođenje purge zone predstavlja kompromis između higijenske sigurnosti i maksimalne energetske efikasnosti sistema.
• Kod entalpijskih rotora, prenos vlage podrazumeva i potencijalni prenos sitnih aerosola vezanih za izbacni vazduh. U pravilno projektovanim i balansiranim sistemima porodičnih kuća ovaj fenomen ne predstavlja zdravstveni rizik, ali zahteva stručno projektovanje i kontrolu.

Upravljanje i senzorska regulacija

Razlika između sistema sa pločastim ili rotacionim rekuperatorom ne ogleda se isključivo u tipu razmenjivača toplote. Jednako važan element predstavlja upravljački sistem.

Savremene jedinice mogu imati programabilne kontrolere, CO₂ regulaciju, senzore vlažnosti, by-pass režim i integraciju sa BMS sistemima.

Sistemi sa senzorskom regulacijom omogućavaju prilagođavanje protoka stvarnom opterećenju prostora, čime se optimizuje potrošnja energije i stabilnost komfora.

Zbog toga izbor rekuperatora ne treba posmatrati izolovano od kvaliteta automatike i mogućnosti regulacije sistema.

Održavanje i dugoročna pouzdanost

Sistemi centralne ventilacije domova zahtevaju održavanje i veću brigu nego ostali sistemi u zgradama. Za razliku od nekih drugih tehničkih sistema u zgradi, ventilacioni sistemi zahtevaju redovno preventivno održavanje kako bi zadržali projektovane performanse.

Da li je u pitanju pločasti ili rotacioni rekuperator, nije važno. Filteri se moraju redovno menjati. Koliko često zavisi od zagađenja vazduha i klase filtera.

Ventilatori ne zahtevaju veliko održavanje.
Razmenjivač toplote periodično se čisti u skladu sa uputstvom proizvođača i uslovima eksploatacije.

Dodatno, kod rotacionih sistema potrebno je održavati i ležajeve, pogonski motor, kaišni prenos i zaptivne elemente rotora.

Zaptivanje kod rotacionih sistema konstrukciono je zahtevnije, jer direktno utiče na nivo „carry-over” efekta. Vremenom, habanje mehaničkih komponenti može uticati na stabilnost performansi, zbog čega je servisna disciplina kod ovih sistema od posebnog značaja.

Dugoročna pouzdanost sistema zavisi od kvaliteta projektovanja, pravilnog balansa i redovnog održavanja.

VIDI TAKOĐE: Održavanje HVAC i IAQ sistema – stub pouzdanosti

Zaključak

Dilema pločasti ili rotacioni rekuperator nema univerzalno rešenje. Oba sistema imaju jasno definisane prednosti i ograničenja, a njihov izbor mora biti rezultat projektnih prioriteta i tehničkih kriterijuma objekta.

U savremenom regulatornom okviru, izbor rekuperatora više nije samo pitanje energetske efikasnosti. EPBD 2026 kroz TAIL metodologiju uvodi procenu kvaliteta unutrašnje sredine, u kojoj kvalitet vazduha postaje ključna komponenta ukupne ocene zgrade.

VIDI TAKOĐE: EPBD 2026 i kvalitet vazduha – ako je vazduh loš, zgrada je loša

U sistemu gde najslabija komponenta određuje kategoriju objekta, ventilacija postaje deo ukupne regulatorne i investicione vrednosti.

Izbor između pločastog i rotacionog rekuperatora zato ne treba donositi nezavisno od dugoročne pouzdanosti, higijenske sigurnosti, komfora korisnika i usklađenosti sa savremenim evropskim standardima.

Ovaj tekst deo je stručnog serijala Marquis Intelligence „Ventilacija doma“.
Broj i naziv dokumenta: MI-HV-006.26 – Pločasti ili rotacioni rekuperator u centralnoj ventilaciji kuće?
